商用家具接點：滿銲框架與預埋螺套的疲勞壽命怎麼比

椅腳與座框的接合，實務上有兩條都成立的路線：整體滿銲的一體式鋼構框架，或以預埋螺套鎖固的可拆式框架。滿銲把載重沿 360° 銲道分散，接點應力可以壓到 35 MPa 上下，但體積大、運費高，現場出了問題也修不了；可拆式框架能平板出貨、能重新鎖緊，代價是所有載重都收斂到鎖點周圍那幾平方公分。分辨兩者的不是「有沒有銲」，而是兩個數字：銲道熔深佔母材壁厚的比例，以及單一鎖點的抗拉拔力有多少 kN。ANSI/BIFMA X5.1 與 X5.4 的動態循環測試，測的就是這兩個數字在十萬次之後還剩下多少。

家用家具的受力模型屬於「單一使用者、低頻次（年均 $< 1,000$ 次）且行為可預測的靜態載重」；然而，飯店商業家具面對的卻是每日數十位不同體型房客、行李箱猛烈碰撞、單側偏載重壓以及非預期攀爬跳躍（年均 $> 30,000$ 次循環）。若採購端誤用家用結構的「單點點銲」或「自攻螺絲直鎖實木」，家具接點將在營運 6 至 12 個月內達到疲勞極限（Fatigue Limit），引發金屬微裂紋擴展、螺絲滑牙脫扣，最終導致椅腳在使用中斷裂，並衍生客傷責任。

上德家具以 B2B 價值工程 (VE) 與 疲勞斷裂力學 (Fracture Mechanics) 為核心，以 S-N 曲線的應力分散、TIG 氬弧連續滿銲與 ANSI/BIFMA 10 萬次動態循環，把接點壽命寫成可以複驗的數字。

一、 S-N 沃勒疲勞曲線與邁納累積損傷法則 (Miner’s Rule)

在反覆動態交變應力作用下，材料破壞並非發生在屈服強度極限，而是微觀疲勞裂紋的累積擴展：

其中 $n_i$ 為特定應力水準下的實際受力次數，$N_i$ 為該應力下的疲勞破壞壽命極限。

+-------------------------------------------------------------------------+
|                  S-N 沃勒疲勞壽命曲線 (Stress vs. Cycles)                |
+-------------------------------------------------------------------------+
|  交變應力幅值 σ (MPa)                                                   |
|    ▲                                                                    |
| 300│ [家用點銲接點] ──► 應力高度集中 (5,000次即產生微裂紋斷裂)          |
|    │       \                                                            |
| 200│        \                                                           |
|    │         \                                                          |
| 100│          \   [上德 TIG 連續滿銲 + 預埋套筒]                        |
|    │           \════════════════════════════════ (無限疲勞安全區)       |
|   0└────────────────────────────────────────────────────────► 循環次數 (N)|
|         10^3 (家用)                10^4                     10^5 (商用) |
+-------------------------------------------------------------------------+

+-------------------------------------------------------------------------+
|             受力集中破壞 vs 上德應力分散結構對比模型                     |
+-------------------------------------------------------------------------+
|  【傳統點銲 / 自攻螺絲 (單點應力集中)】                                 |
|   外部載重 F ──► 集中於 2mm² 焊點 ──► 應力突破 250 MPa ──► 銲道疲勞撕裂 |
|                                                                         |
|  【上德連續滿銲 / 預埋套筒 (立體應力分散)】                             |
|   外部載重 F ──► 經由 360° 滿銲 + 三角角碼 ──► 應力均勻稀釋至 ≤ 35 MPa  |
+-------------------------------------------------------------------------+

二、 4 大商用結構加固工法與力學接合規範

點銲的失效路徑是銲點邊緣起裂並沿熱影響區擴展，自攻螺絲則是木纖維反覆受拉後擴孔。以下四項規範針對的就是這兩種機制：

+-------------------------------------------------------------------------+
|             上德家具 4 重結構抗疲勞加固橫剖面 (Cross-Section)            |
+-------------------------------------------------------------------------+
|  [Layer 1: 實木/板材本體] E0 級高密度多層防潮硬木夾板 (密度 ≥ 700 kg/m³)|
|                                │                                        |
|  [Layer 2: 金屬預埋套筒] M8/M10 高碳鋼內外牙預埋螺套 (抗拔力 ≥ 4.5 kN)  |
|                                │                                        |
|  [Layer 3: 連續滿銲工藝] 304 不銹鋼 / Q235B 鋼管 360° TIG 氬弧連續全熔透|
|                                │                                        |
|  [Layer 4: 幾何角碼支撐] 45° 實木三角加固角碼 + 高抗拉結構膠二次鎖固   |
+-------------------------------------------------------------------------+

1. 金屬框架：360° TIG 氬弧連續滿銲 (Continuous Full-Penetration)

• 所有金屬底座、椅腳與承重橫樑接點，一律採用高純度氬氣保護 TIG 連續滿銲，焊縫熔深達到 $100\%$ 原材壁厚。
• 銲接後進行光纖平整研磨與應力退火處理，焊縫等級以 AWS D1.1 Level B 驗收，降低銲趾處因殘留應力起裂的機率。

2. 木金接合：M8/M10 高碳鋼內外牙預埋螺套

• 嚴禁在木質基材上直接使用自攻螺絲。所有活動受力鎖點皆在工廠 CNC 階段預鑽沉孔，旋入 M8/M10 碳鋼淬火內外牙螺套。
• 將木纖維脆弱的自攻咬合力，轉化為「金屬螺栓對金屬螺套」的機械級鎖固，單點抗拉拔力達到 $\ge 4.5\text{ kN}$，可承受數千次拆裝而不滑牙。

3. 木作轉角：三角加固角碼與雙重榫卯

• 在沙發底框、餐椅座框四角，全面配置 $45^\circ$ 雙榫實木三角加固角碼，並注入耐候性改性聚氨酯結構膠。
• 形成三角桁架受力體系，抵抗單側坐壓產生的扭轉剪力（Torsional Shear）。這套做法有適用邊界：滿銲框架無法平板出貨，40 呎櫃裝載量會下降三成以上，現場也無法拆裝維修；宴會廳、會議中心這類每天都要搬運堆疊的場域，通常反而該選可拆式螺套框架，並把驗收重點放在鎖點的抗拉拔值。

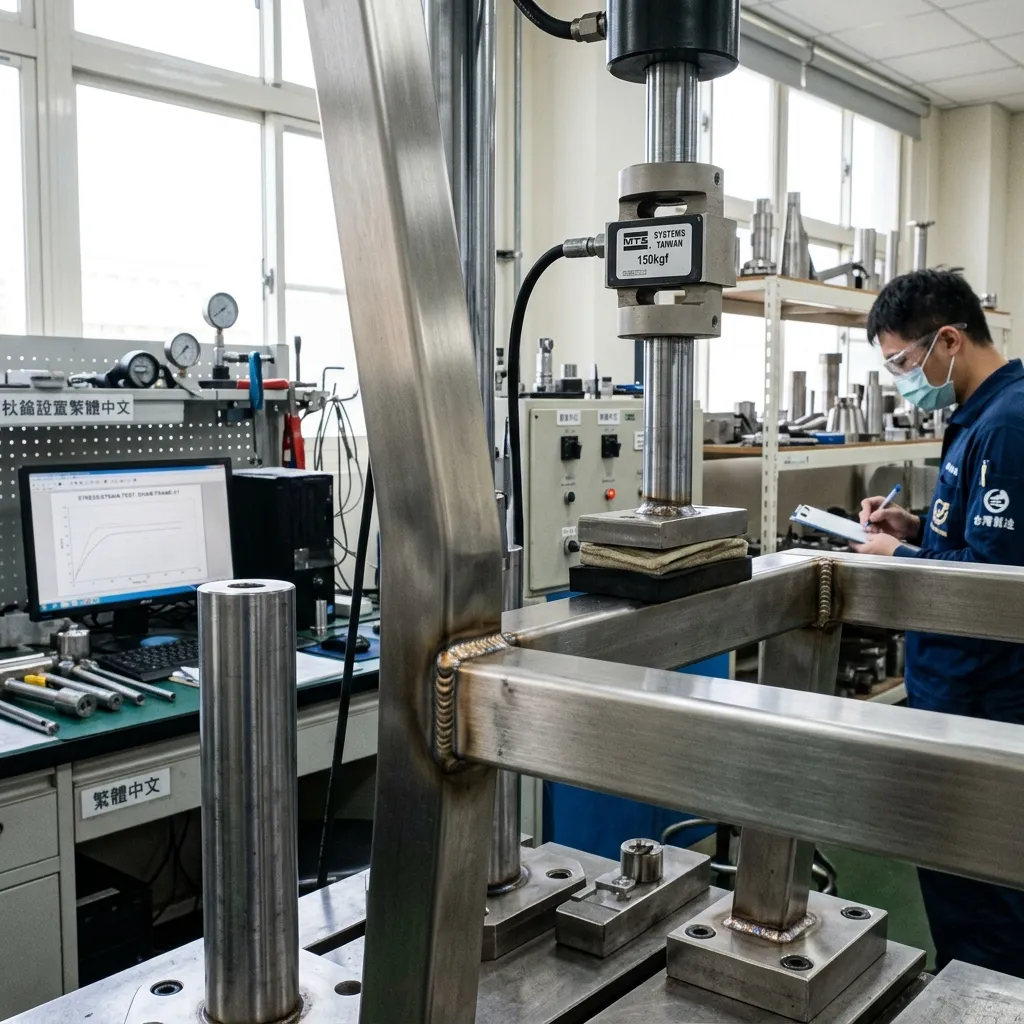

三、 ANSI/BIFMA 國際商業家具機械強度測試標準

上德所有出廠家具結構均通過國際權威 ANSI/BIFMA X5.1 (辦公座椅) / X5.4 (公共休閒家具) 極限測試：

ANSI/BIFMA 商業家具機械強度與疲勞測試標準對照表

四、 結構安全、防潮氣候與公共安全責任防線

在台灣高溫潮濕的海島型氣候下，結構防疲勞工程與氣候防潮具備高度連動性：

• 六面全封閉隔離：基材邊緣全面採用 PUR 防水熱熔膠封邊，阻絕水氣進入預埋螺套孔隙，避免木纖維吸濕發脹導致螺套鬆動。
• 金屬防腐防脆化：所有內部鋼構經過拋丸除鏽與靜電粉體烤漆，通過 ASTM B117 1,000 小時鹽霧測試，降低鏽蝕造成的截面積縮減與應力脆斷風險。

五、 家用結構代工 vs 上德商業結構工程 10 年 TCO 評估矩陣

家具結構工程：家用低階代工 vs 上德商用重裝結構 10 年 TCO 對比

六、 結論：把接點壽命寫成可以複驗的數字

家具的結構安全屬於公共安全範疇，責任由業主與供應商共同承擔。一件看似優雅的沙發或單椅，若在房客入座時發生結構崩塌斷裂，所引發的法律訴訟、公關危機與品牌信任破產，將遠遠超過當初採購時省下的微薄差價。

上德家具（Sunder Furniture）堅持將疲勞力學演算、連續全熔透滿銲、高碳鋼預埋套筒與 BIFMA 10 萬次動態測試標準化注入生產體系。採購階段可以先索取兩份文件：銲道熔深與 AWS D1.1 等級紀錄，以及該型號的 ANSI/BIFMA X5.1 或 X5.4 循環測試報告。兩份都拿得出來，接點等級才有討論的基礎。
